Установка опции возможна на все типы и модификации КМУ ПАЛФИНГЕР, как тросовые, так и шарнирно-сочлененные.
ФУНКЦИИ СИСТЕМЫ
- Обнаружение подключенной воздушной ЛЭП переменного тока 50 Гц и напряжением от 0.22 кВ до 750 кВ.
- Уточнение границ опасной зоны.
- Исключение возможности ошибочного выбора диапазона и сознательного занижения чувствительности (ухудшение защитных свойств).
СОСТАВ СИСТЕМЫ
- Блок обработки сигнала.
- Антенный блок.
- Комплект соединительных проводов (включая кабельный барабан для шарнирно-сочлененных КМУ).
- Комплект кронштейнов для монтажа всех элементов системы.
- РАЗМЕЩЕНИЕ ЭЛЕМЕНТОВ СИСТЕМЫ СИГНАЛИЗАЦИИ ПРИБЛИЖЕНИЯ К ЛЭП
- Блок обработки сигнала устанавливается на основном пульте управления.
Антенный блок устанавливается:

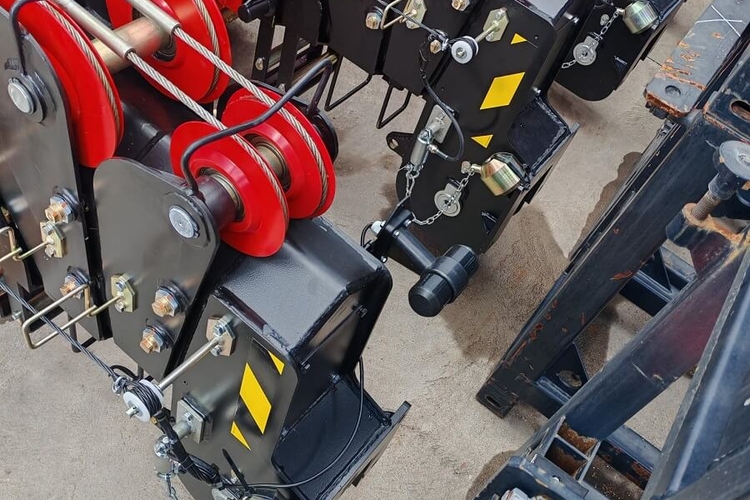

на КМУ без рабочей платформы (люльки) - на оголовке стрелы;
на КМУ с рабочей платформой (люлькой) – снаружи люльки.
Комплект соединительных проводов:
КМУ тросовые – антенный блок подключается к блоку обработки сигналов посредством имеющегося кабельного барабана:
КМУ шарнирно-сочлененные – необходимо смонтировать кабельный барабан на стрелу, затем подключить систему.
По запросу КМУ могут комплектоваться различными системами сигнализации приближения к ЛЭП. В общем случае сигнализация осуществляется на расстоянии не менее 5 метров от рабочего органа КМУ до ЛЭП напряжением 0,22-1,0 кВ.
Применение системы сигнализации приближения к ЛЭП на КМУ увеличит осведомленность и квалификацию персонала, а значит и общую безопасность работ.
